Pro/e如何造一个红色的四棱台？

详细内容

• 01

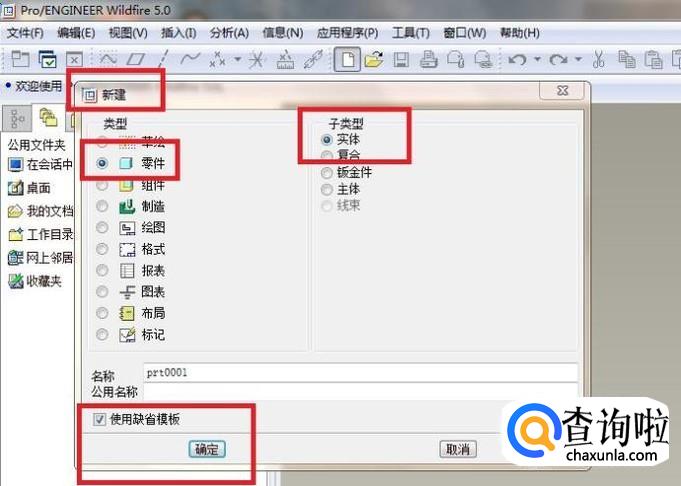

  如下图所示，
  打开Pro/e5.0软件，
  新建一个实体零件文件，
  注意勾选使用缺省模板，
  这会省我们很多事，
  最后点击“确定”，
  完成文件的新建。


• 02

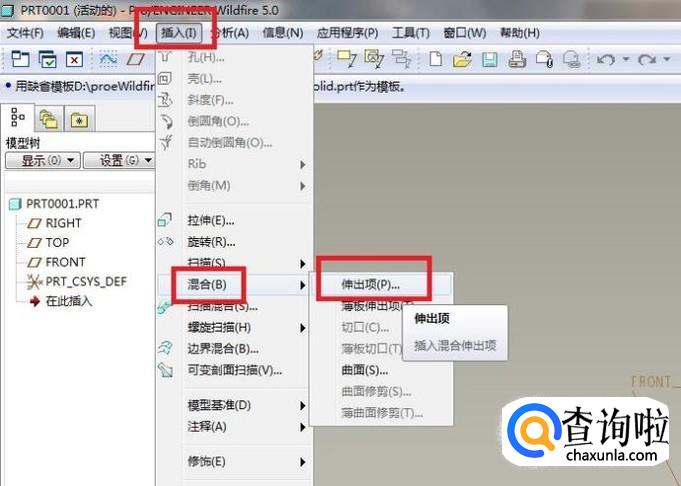

  如下图所示，
  点击标题栏中的“插入”，
  在其弹出的下拉菜单中点击“混合”，
  接着在最后一层下拉菜单中点击“伸出项”。


• 03

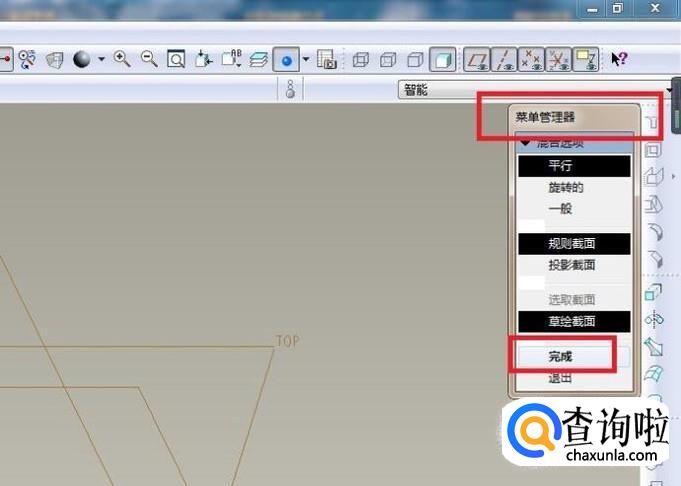

  如下图所示，
  上一步执行完【插入——混合——伸出项】之后，
  这一步就出现了一个“菜单管理器”，
  看着菜单管理器中的信息，
  默认的设置已经很好了，不需更改了
  只需要点击最下面的“完成”。


• 04

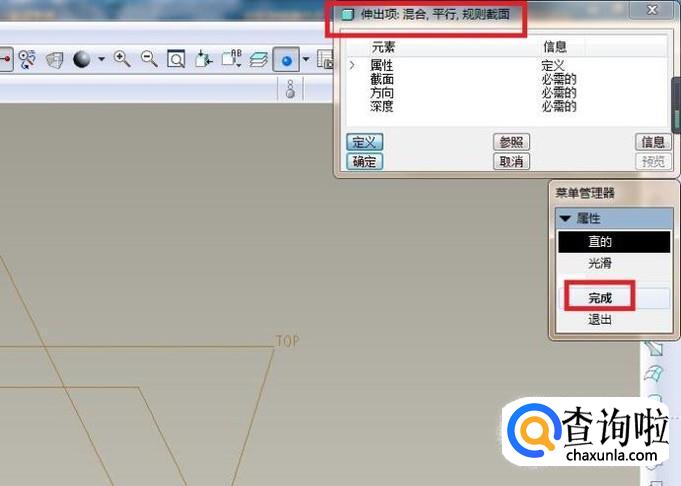

  如下图所示，
  出现了“伸出项：混合，平行，规则截面”对话框和一个内容已经变化了的“菜单管理器”，
  看着默认的选择“直的”，
  笔者默默地点击了“完成”。


• 05

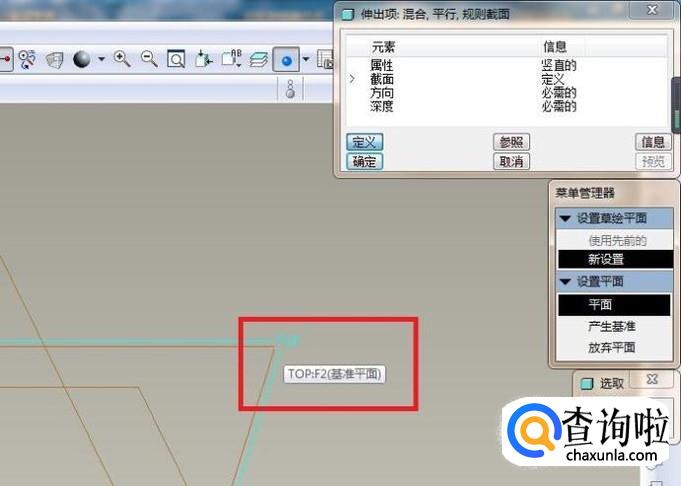

  如下图所示，
  不变的对话框，
  变化的菜单管理器，
  根据菜单管理器的提示，
  需要我们选择平面，
  笔者看了看，选择了“TOP面”。


• 06

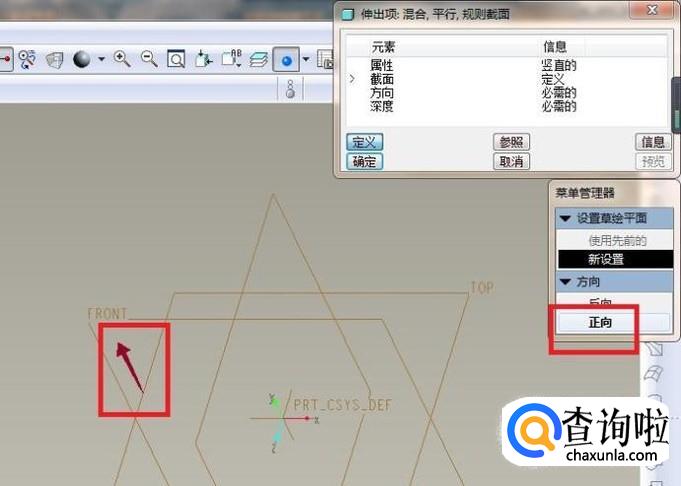

  如下图所示，
  当我们选择完平面，又要去选择方向，
  软件这里没有强制默认，
  但是笔者还是习惯性的选择了“正向”。


• 07

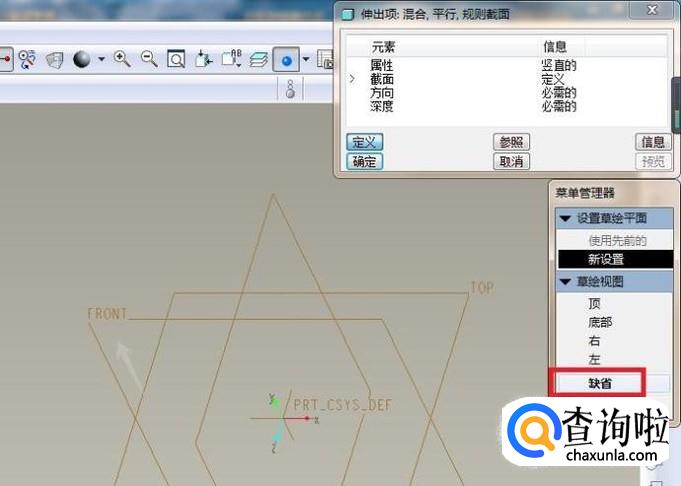

  如下图所示，
  这一步很好选择，
  因为有“缺省”嘛，
  直接点击“缺省”就OK了。


• 08

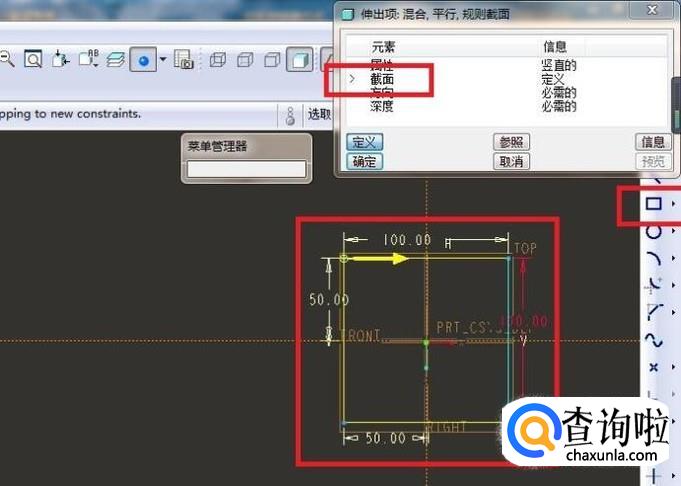

  如下图所示，
  磨磨蹭蹭这么久，
  终于进入到草绘状态了，
  看着伸出项对话框可以知道：这是定义截面的地方。
  首先点击右边工具箱中的“矩形”图标，
  在草绘区域随手画一个矩形，
  然后修改矩形的尺寸，
  笔者修改成了100x100的正方形，
  并且矩形中心点与坐标原点重合。


• 09

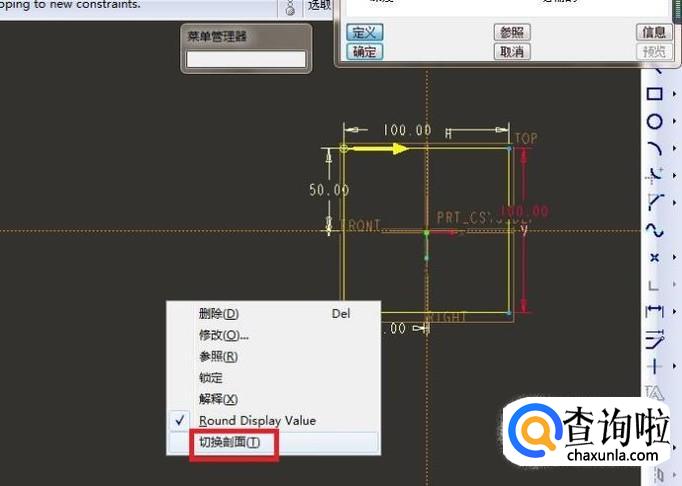

  如下图所示，
  在草绘空白处长按鼠标右键至弹出下拉菜单为止，
  然后在下拉菜单中点击“切换剖面”。

  注意一下，一定有长按鼠标右键，不能快速单击一下就松开，否则有可能看不到出现下拉菜单。


• 010

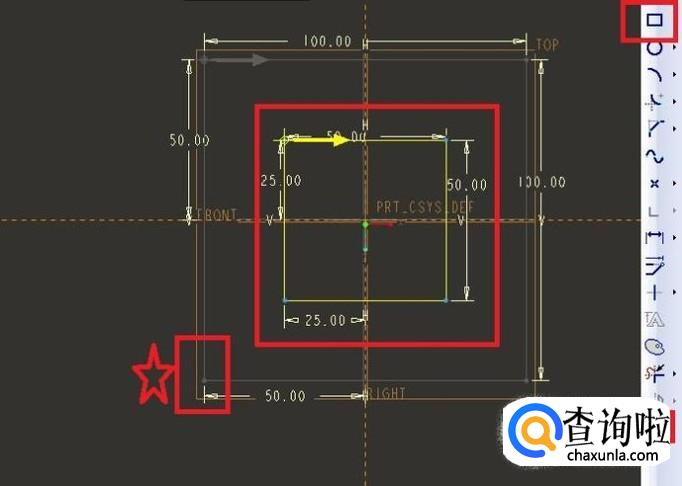

  如下图所示，
  切换剖面之后，可以看到100x100的正方形线段都变暗淡了（见红色五角星处的正方形），
  然后继续第8步的操作：
  首先点击右边工具箱中的“矩形”图标，
  在草绘区域画一个矩形，
  修改矩形尺寸成50x50正方形，并使正方形中心点与坐标原点重合，
  最后别忘了点击右边工具栏中的“√”，
  至此，
  完成截面的定义。


• 011

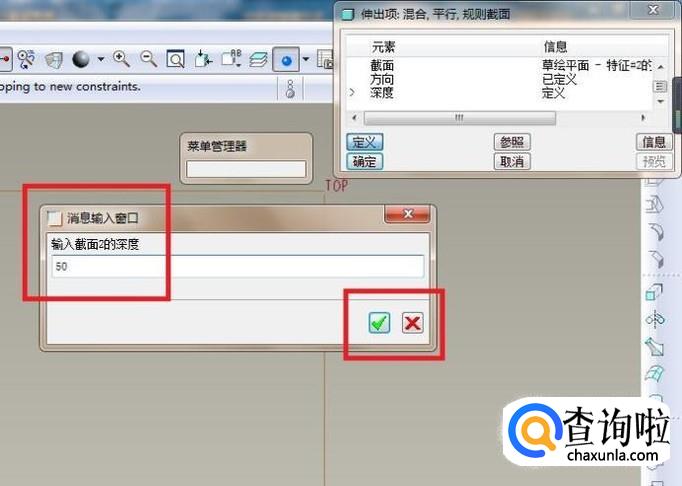

  如下图所示，
  出现了一个“消息输入窗口”，
  根据窗口的信息提示：输入截面2的深度，
  笔者输入了50，
  最后点击右边绿色的“√”，
  完成深度的定义。


• 012

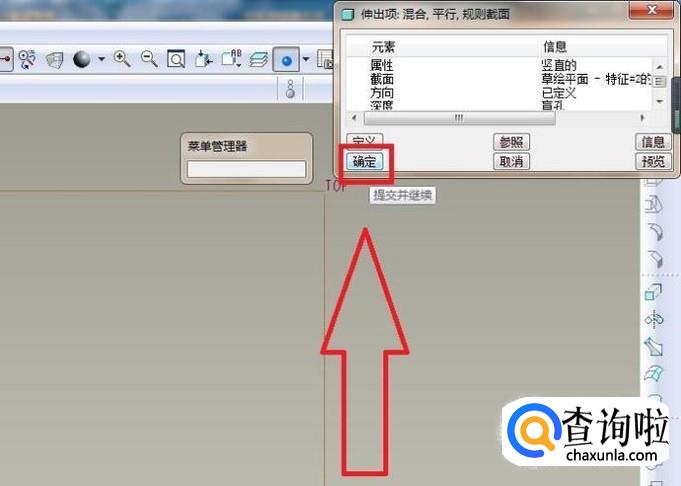

  如下图所示，
  到了这一步，
  看着“伸出项：混合，平行，规则截面”对话框，
  各项元素都定义完成，
  我们只要点击“确定”就可以了。


• 013

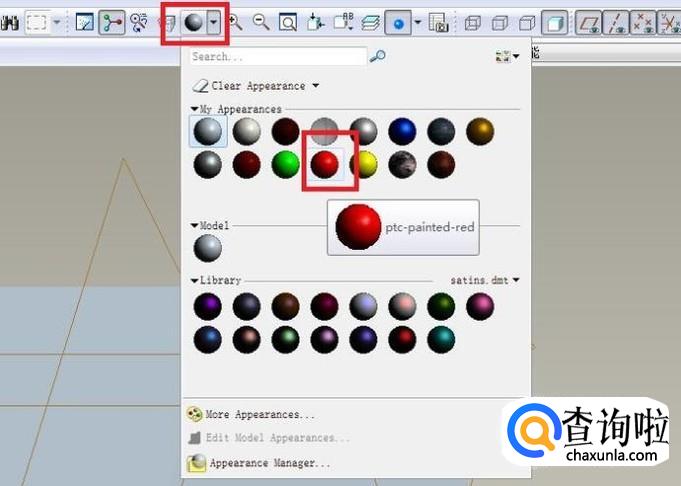

  如下图所示，
  点击工具栏中的“颜色”图标右边的三角形，
  在其展开的下拉菜单中点击“红色”图标。


• 014

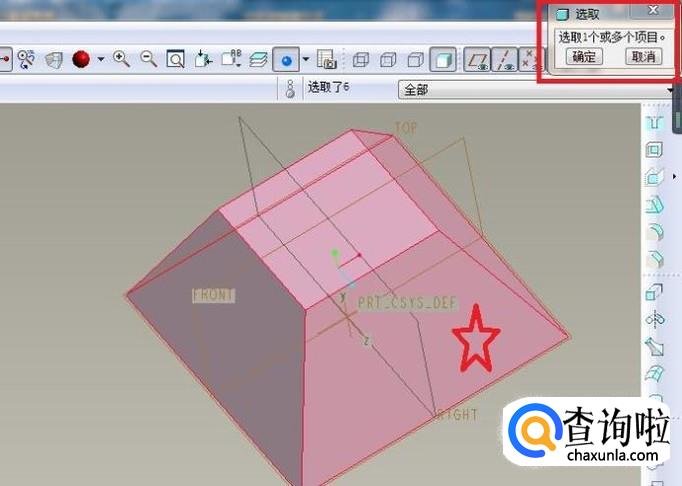

  如下图所示，
  软件右上角出现了一个“选取”对话框，
  根据对话的提示：选取1个或多个项目，
  笔者将四棱台所有面都选中了（见下图红色五角星所在），
  最后点击“确定”


• 015

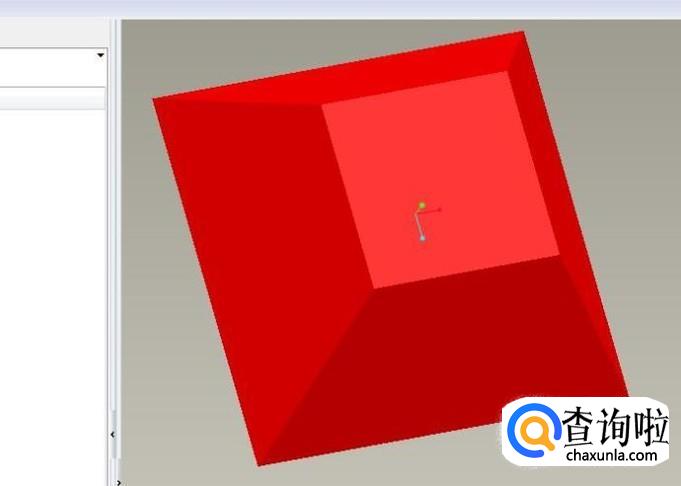

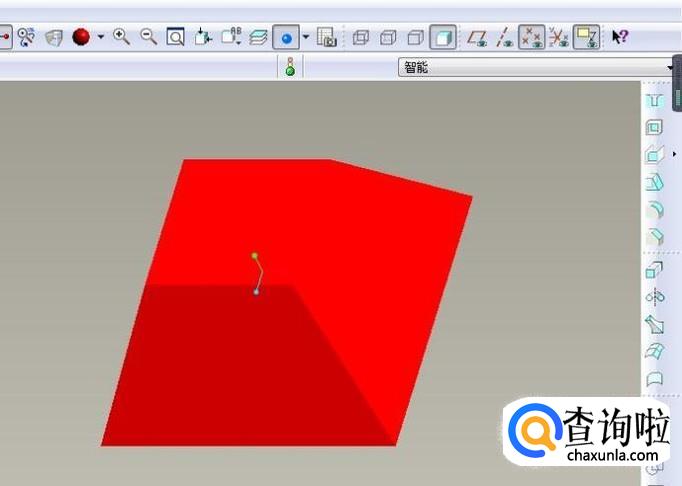

  如下图所示，
  将多余的基准面、基准轴都隐藏起来，
  看着软件中一个红色的四棱台就这么简单的造出来了，
  是不是很有一种成就感呢？



工具/材料

电脑

Pro/e5.0软件
