如何在caxa尺寸标注中添加各种公差

工具/材料

电脑，caxa

详细内容

• 01

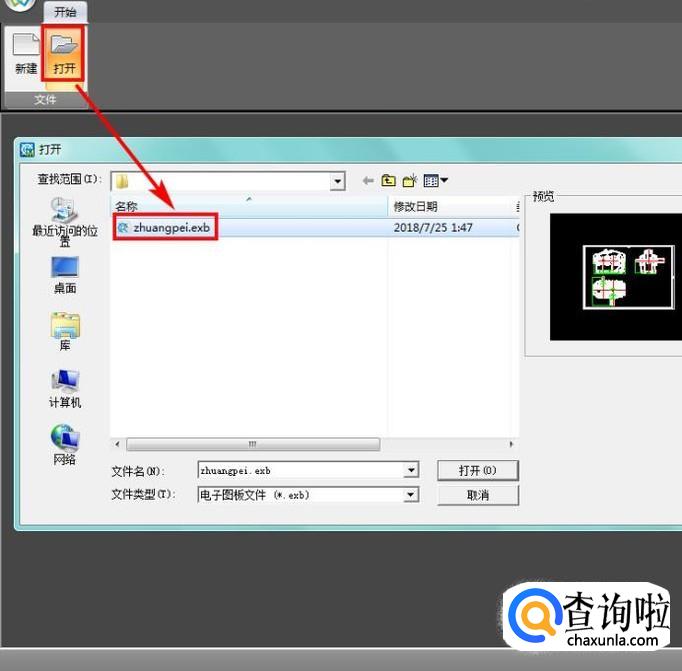

  首先打开软件，并打开需要标注的图纸，右边有预览图，可以确认图纸是否是想要的图纸；


• 02

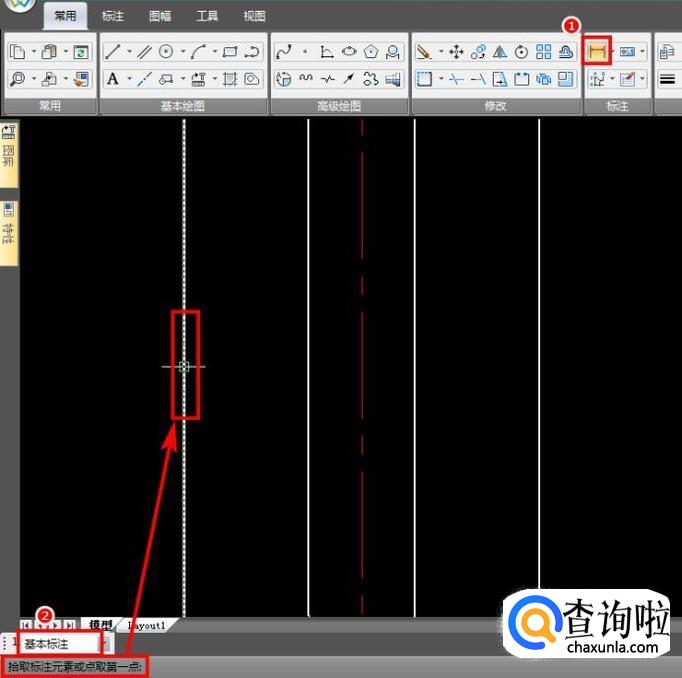

  找到要标注的位置，使用尺寸标注里的基本标注，这里标注轴的尺寸，按照提示点击轴的一边；


• 03

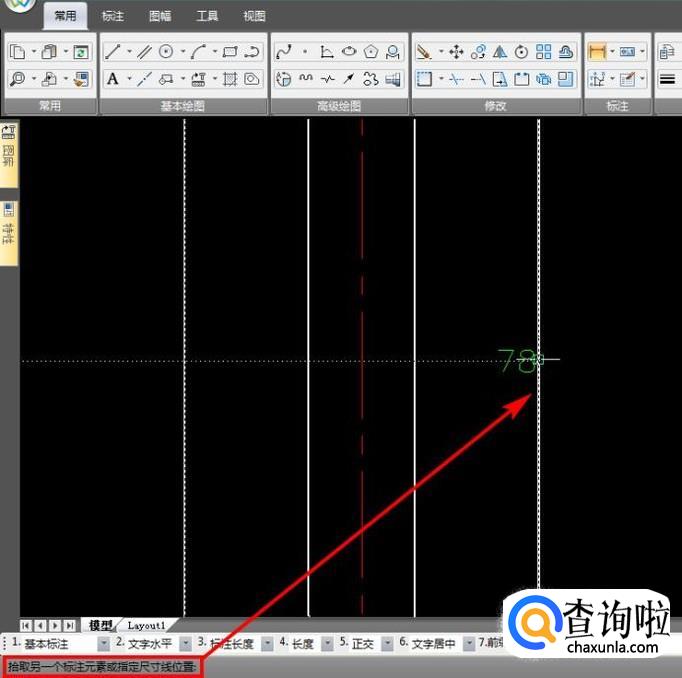

  然后再根据提示点击轴的另一边，尺寸预览也就同时变成了轴的基本尺寸；


• 04

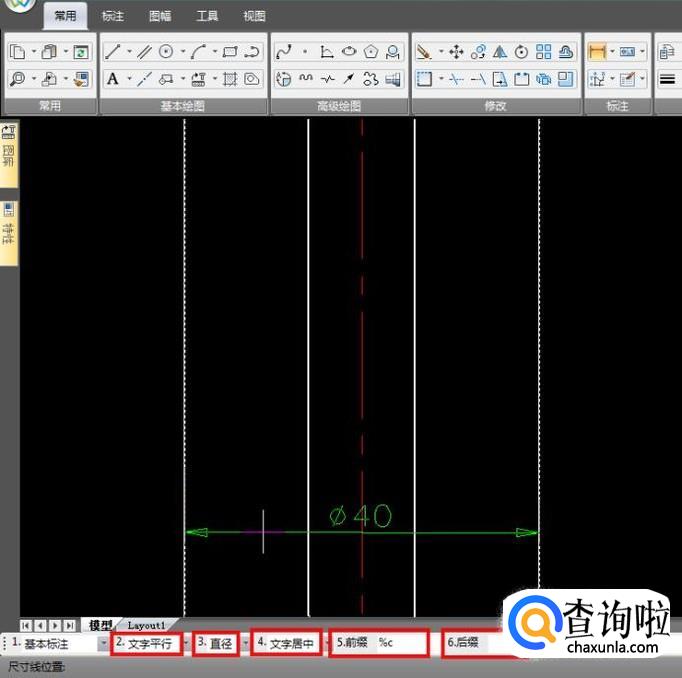

  下方的选项可以根据需要实时修改，文字方向和位置、直径还是长度、前后缀等等；


• 05

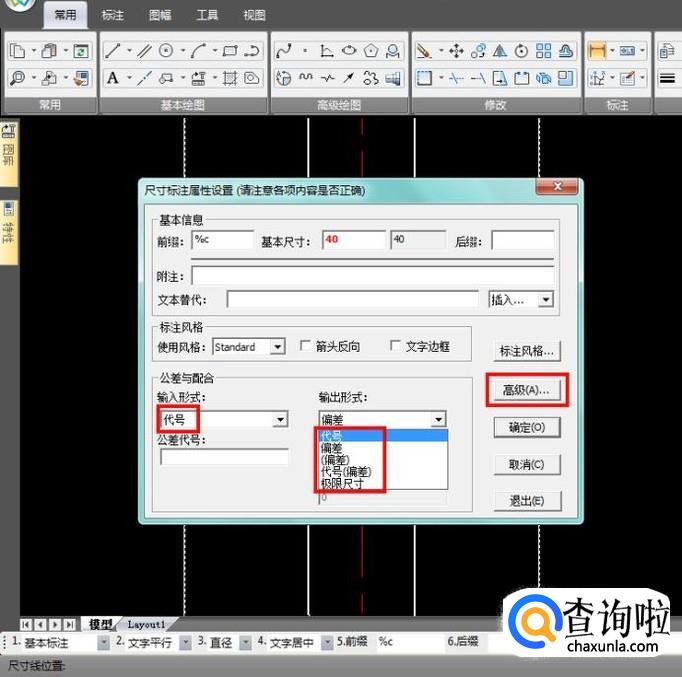

  当然上一步的选项是满足不了需求的，可以右键单击，弹出“尺寸标注属性设置”框，公差就是在这里添加的；


• 06

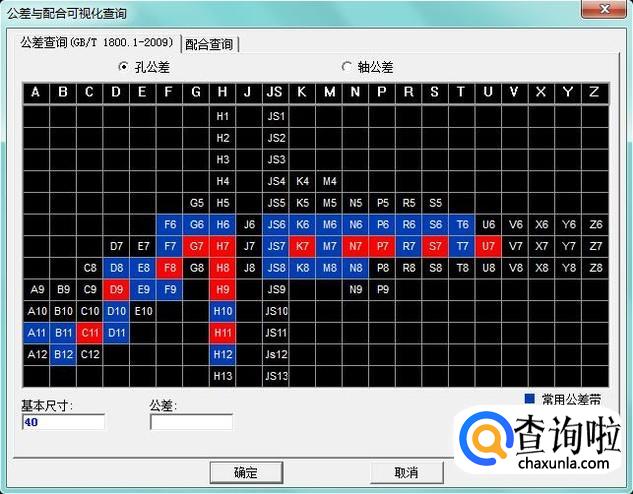

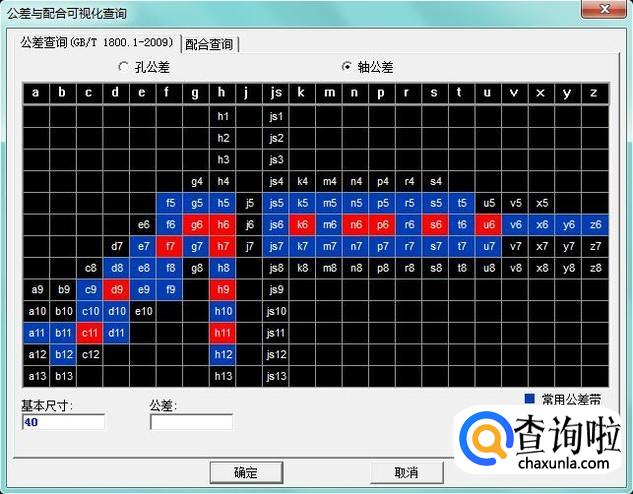

  “高级”按钮中有国标的公差标准，分孔公差和轴公差两大类，同时它也对常用的和优先的公差带做了标记，查询起来更加方便；


• 07

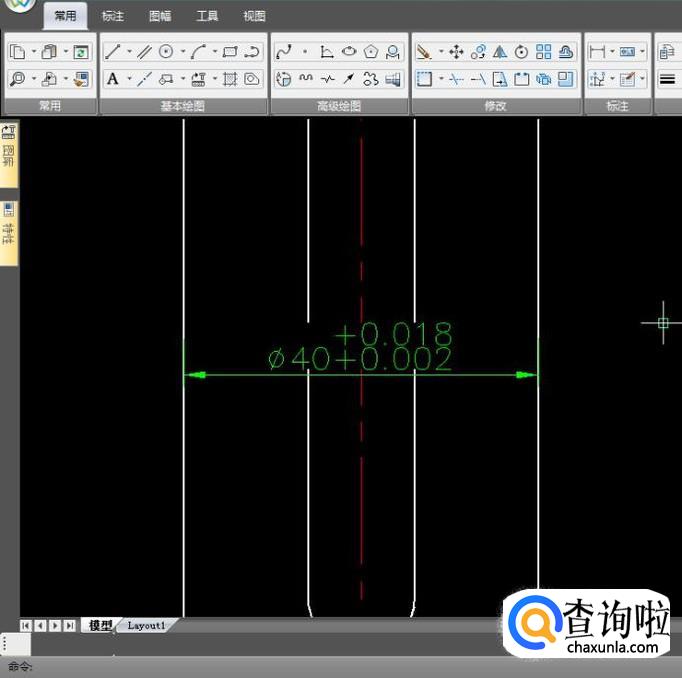

  这里选择输入形式为“代号”，输出形式为“偏差”，确认以后得到如图的效果，当然公差其他表达形式也有：代号、配合以及对称，根据具体情况选择；



特别提示

标注公差时，该软件会起到一定的验证作用，对比自己选的公差是否正确；
