空调的组成结构：挂式空调外部结构

简要回答

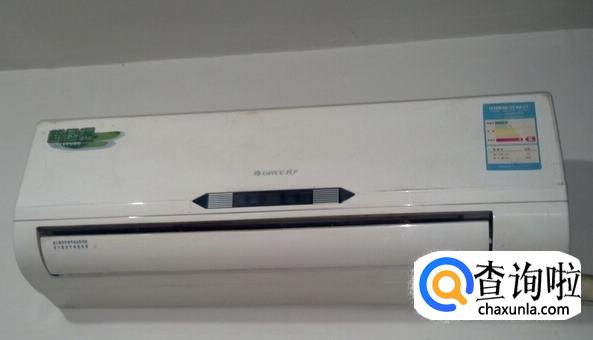

壁挂空调也就是人们经常见到的家用空调，也叫做挂壁式分体空调。虽然壁挂空调看上去非常简单，只有室内机和室外机两个，但是它的内部结构也是非常复杂的。那么到底壁挂空调外部结构是怎么样的呢？

详细内容

• 01

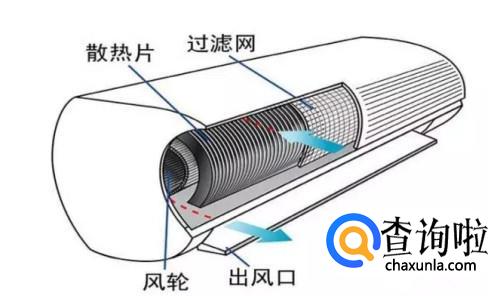

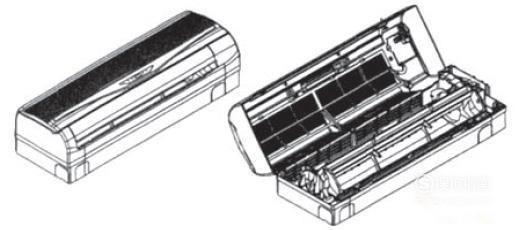

  挂式空调的室内机组主要由换热器、贯流风扇及电动机、自动风向系统、排水系统等组成。


• 02

  在室内机组当中，换热器的作用主要是用来冷却或者是加热室内空气的。风扇和电动机是让室内的空气形成一个循环状态，对于以往的空调风扇来说，如今壁挂空调的贯流风扇增加了不少的叶片数，转速低，可以保证噪音的分贝降到最低，不会影响人们的生活。


• 03

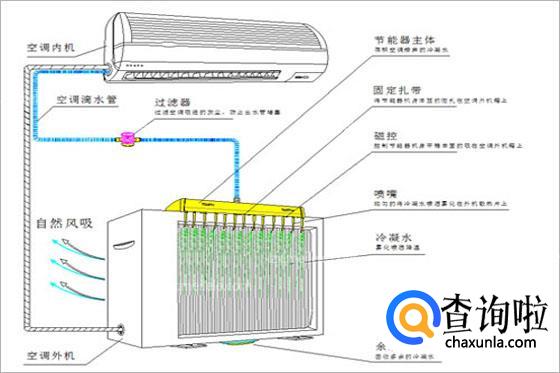

  排水系统的作用就更为强大了，当空调在制冷的过程中，换热器会产生冷凝水，这个冷凝水就需要通过排水系统排到室外的去。


• 04

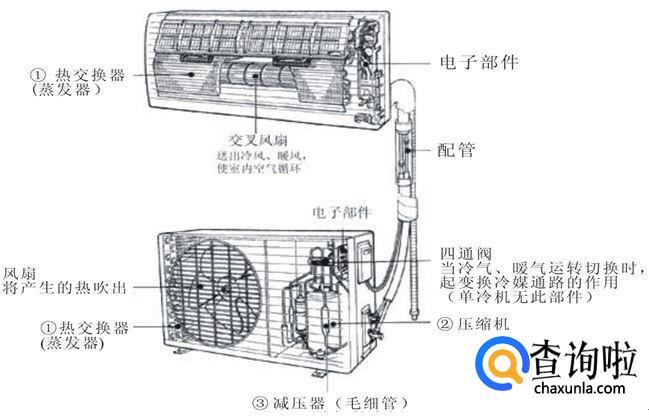

  挂式空调的室外机组包含的组件就更多了，主要包括全封闭式压缩机、室外换热器、四通换向阀、毛细管、轴流风扇及电动机等


• 05

  空调的室外机容量比较小，还需要配备这么多的元件，因此室外机一般都是单个风扇来解决散热的问题，不像大型的柜式空调，就必须配备两个风扇，才能加大空气的循环量。另外，室外机内部的四通换向阀，主要是抽真空和加制冷剂的作用，压缩机工作将制冷剂压缩成液体，然后通过管道进入室内的换热器，完成制冷和供暖的任务。


• 06

  在室外机组侧面管路上有两个阀，一个是两通阀和室内机的液管(细的一种)连接，另一个是三通阀和室内机的气管(粗的一种)连接，三通阀中有一个维修口可以抽真空和加制冷剂。


• 07

  由于分体挂壁式家用空调器的制冷量一般在1860～4300w之间，容量小，故其室外机组均为单个风扇类型。对于制冷量较大的分体式空调器，如柜式空调器，其室外机组的空气循环系统一般采用双风扇形式，以加大空气循环量。
