怎样快速在CAD中批量提取坐标点数据

详细内容

• 01

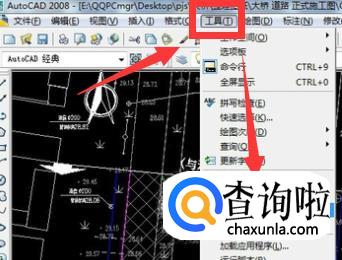

  打开电脑，点击进入CAD，然后打开需要提取数据的图纸，在菜单栏找到【工具】，点击下方的【数据提取】并进入。


• 02

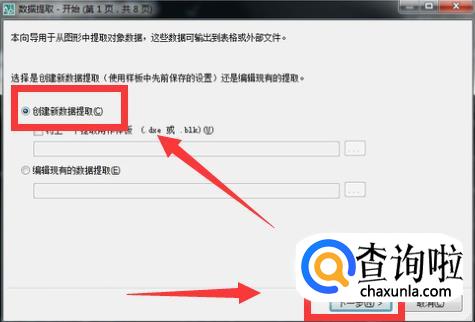

  进入【数据提取】页面后，勾选下方的【创建新数据提取】，栽点击右下方的【下一步】。


• 03

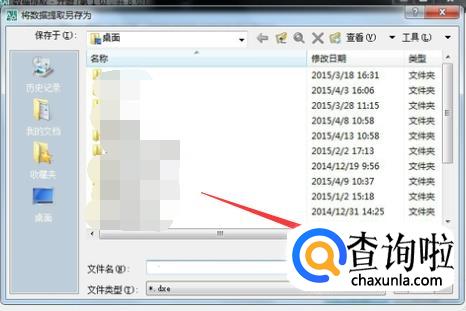

  点击【下一步】之后，可以给文件名编辑一个名字，这个根据你自己的想法去编辑就可以啦，然后点击右下方的【保存】。


• 04

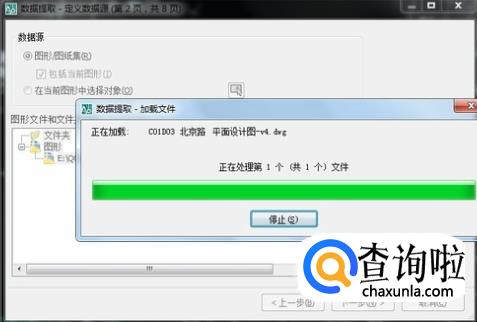

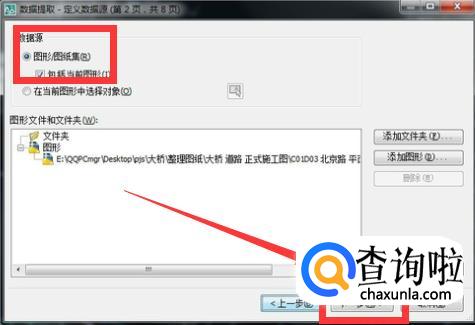

  然后在【提取数据-定义数据源】的页面，勾选【图纸/图纸集】，然后点击【下一步】，这样文件就会有进度条进行加载啦。


• 05

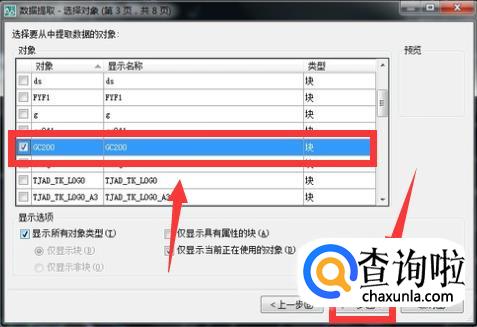

  然后就进入【提取数据-选择对象】的页面，在里面勾选需要提取的对象，勾选完成后，点击右下方的【下一步】。


• 06

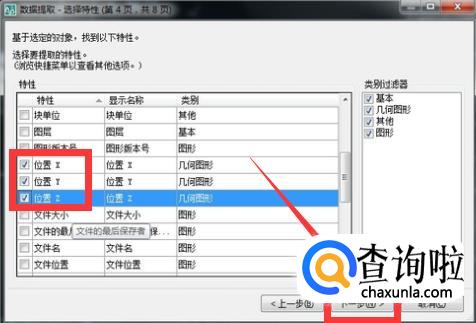

  然后进入【提取数据-选择特性】的页面，勾选需要的特性，然后点击右下方的【下一步】。


• 07

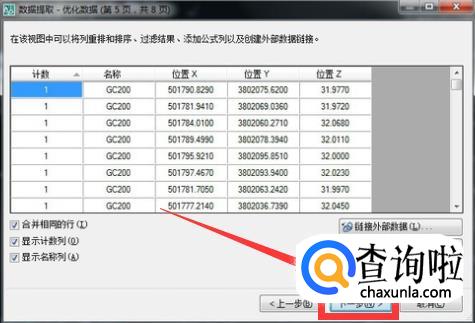

  接下来就是【提取数据-优化数据】的页面了，这样就可以进行预览了，没有问题后，点击右下方的【下一步】。


• 08

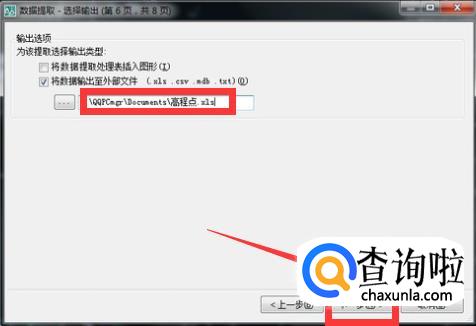

  然后进入【数据提取-选择输出】的页面了，选择保存的文件名、位置和文件类型，点击右下角的【下一步】。


• 09

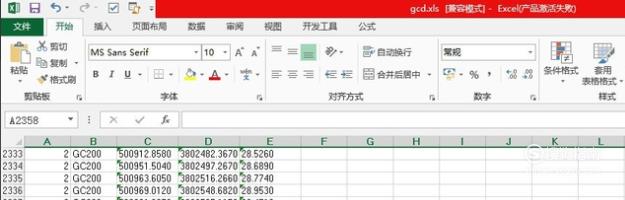

  然后数据就导出到了Excel里面，这样就导出成功啦。
