为什么遥控可以开关电视？

详细内容

• 01

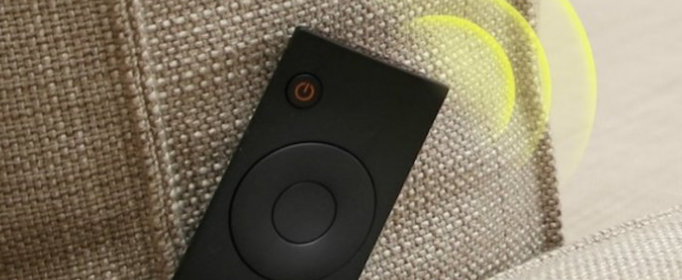

  遥控器上都装有红外线装置，红外线可携带控制信号。当对着电视机按下遥控的幵关按钮时，红外线就携带着该信号发射到电视机接收红外线的面板上，电视机与之相对应的功能就会自动打幵，或幵启或关闭。



  遥控器主要由形成遥控信号的微处理器芯片、晶体振荡器、放大晶体管、红外发光二极管以及键盘矩阵组成。其工作原理如下微处理器芯片IC1内部的振荡器通过2、3脚与外部的振荡晶体X组成一个高频振荡器，产生高频振荡信号（480kHz）。此信号送入定时信号发生器后产生40KHz的正弦信号和定时脉冲信号。正弦信号送入编码调制器作为载波信号；定时脉冲信号送制扫信号发生器、键控输入编码器和指令编码器作为这些电路的时间标准信号。



  IC1内部的扫描信号发生器产生五中不同时间的扫描脉冲信号，由5～9脚输出送至键盘矩阵电路。当按下某一键时，相应于该功能按键的控制信号分别由10～14脚输入到键控编码器，输出相应功能的数码信号。然后由指编码器输出指令码信号，经过调制器调制在载波信号上，形成包含有功能信息的高频脉冲串，由17脚输出经过晶体管BG放大，推动红外线发光二极管D发射出脉冲调制信号。



  无线遥控器常见的有2种，一种是家电常用的红外遥控模式(IR Remote Control)，另一种是防盗报警设备、门窗遥控、汽车遥控等等常用的无线电遥控模式(RF Remote Control)。无线遥控的原理就是发射机把控制的电信号先编码，然后再调制，红外调制或者无线调频、调幅，转换成无线信号发送出去。接收机收到载有信息的无线电波接收，放大，解码，得到原先的控制电信号，把这个电信号再进行功率放大用来驱动相关的电气元件，实现无线的遥控。
