如何使用国产CAD绘制五角星

工具/材料

电脑，CAXA

详细内容

• 01

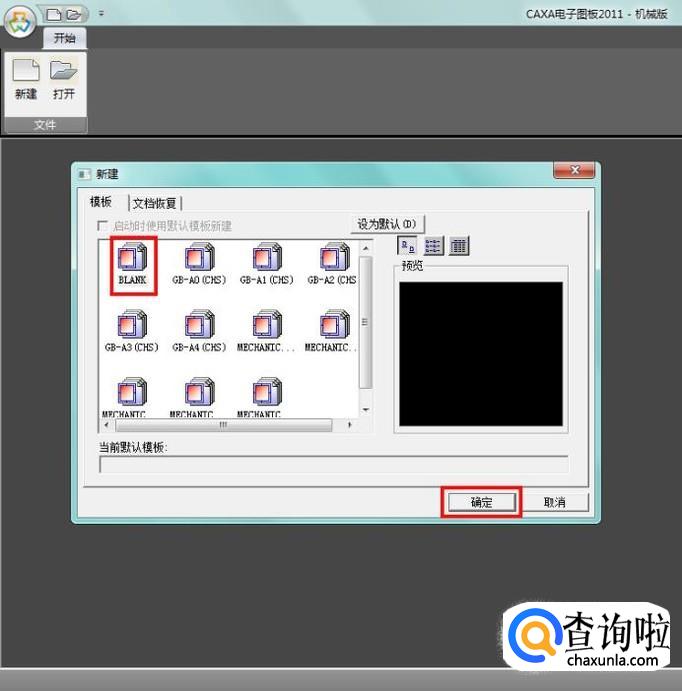

  首先打开CAXA电子图版，新建空白图纸；


• 02

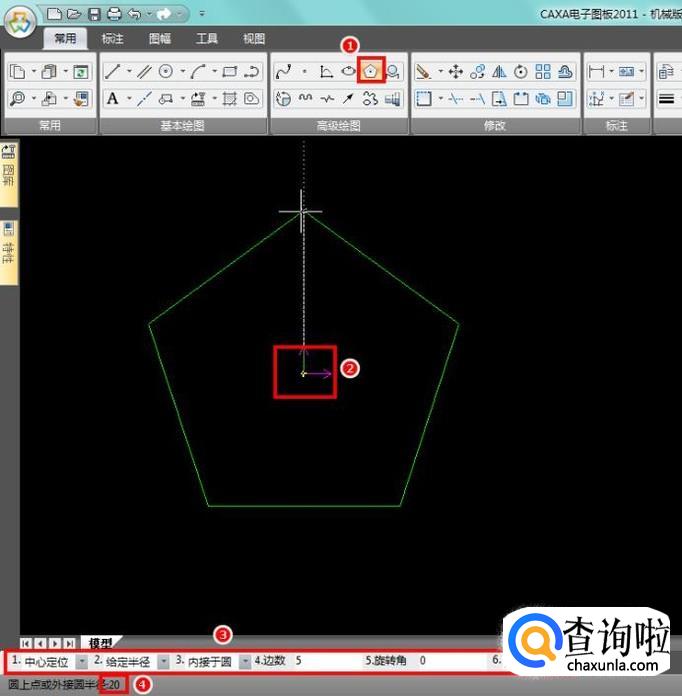

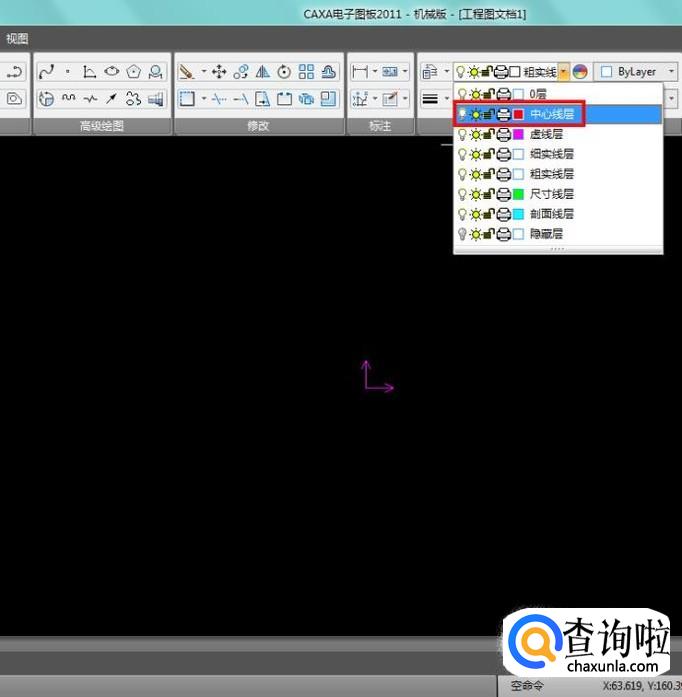

  图层切换到中心线层，使用多边形命令绘制一个正五边形，外接圆半径设置为20；


• 03

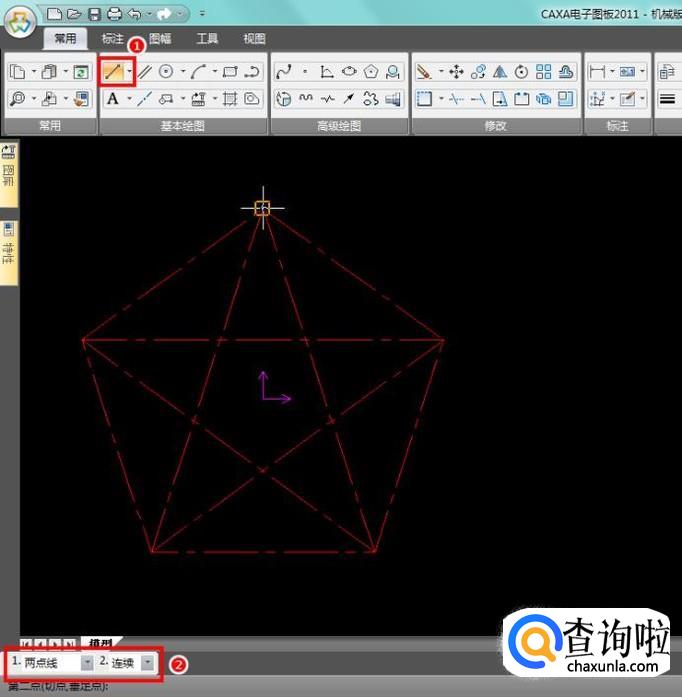

  使用直线命令，隔一个顶点连接相对的两个顶点，形成一个五角星的雏形；


• 04

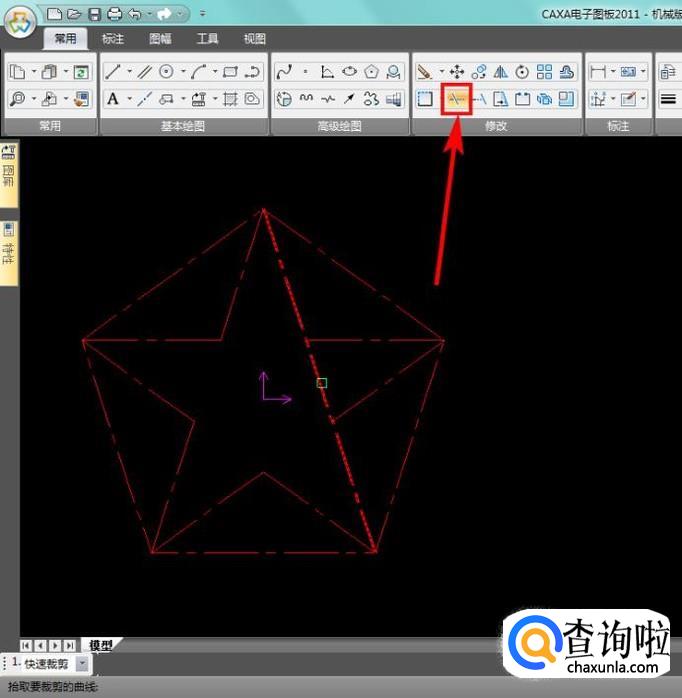

  使用裁剪功能，将五角星中间的小五边星裁剪掉，五角星的基本轮廓就有了；


• 05

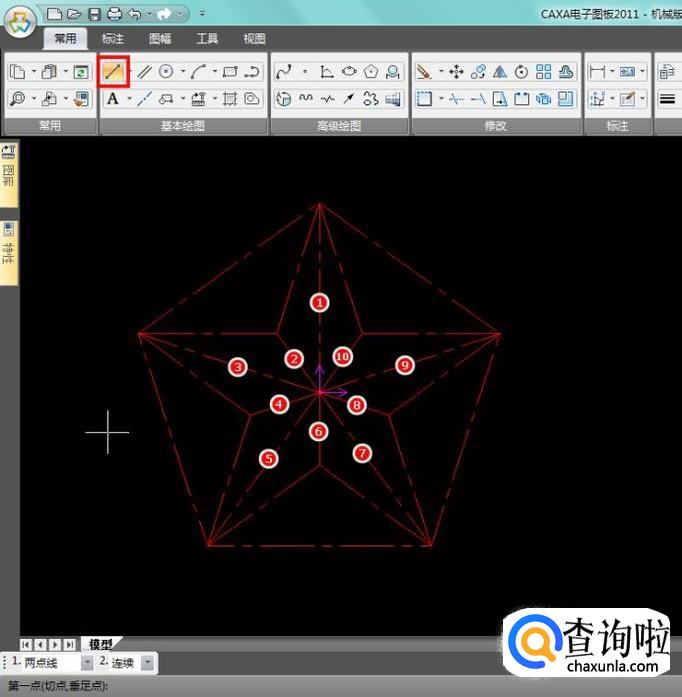

  使用直线命令连接中心和五角星的10个顶点，作为五角星的立体轮廓；


• 06

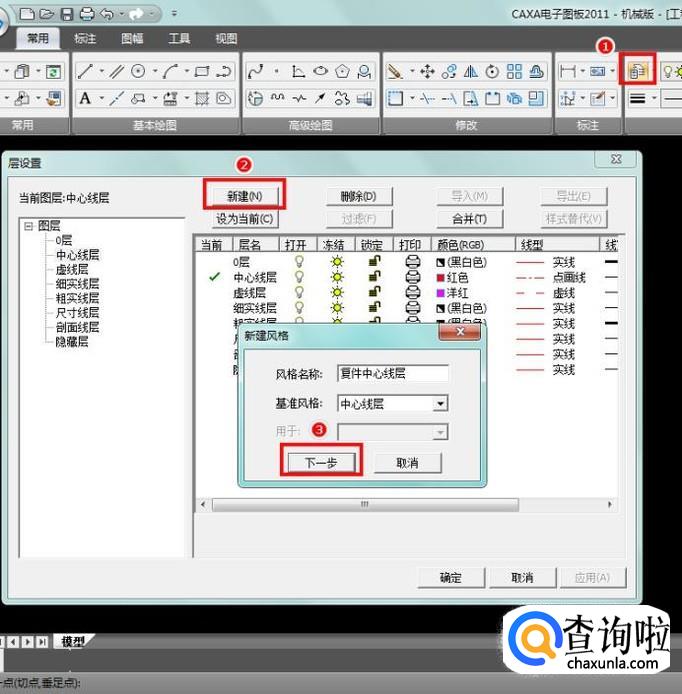

  新建一个图层，它会自动复制中心线层，点击下一步，确认新建；


• 07

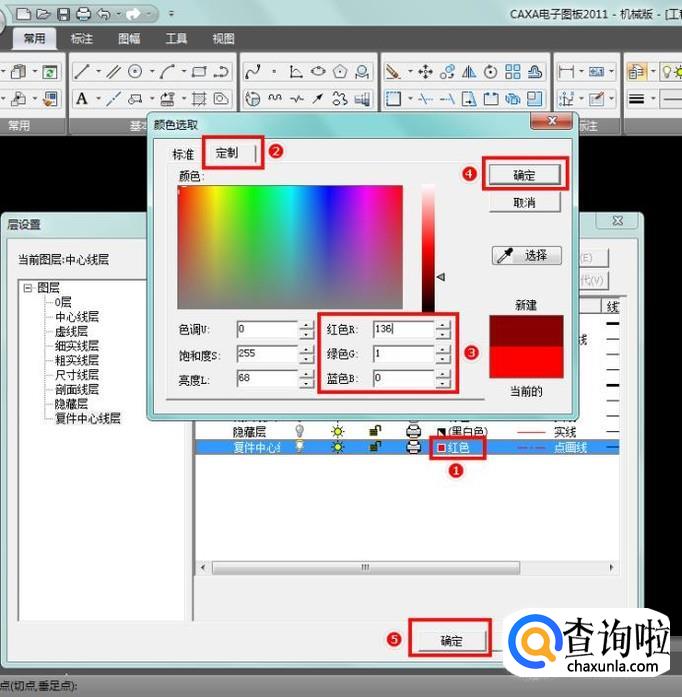

  点击新图层的颜色，定制RGB为(136,1,0)，一种深红色；


• 08

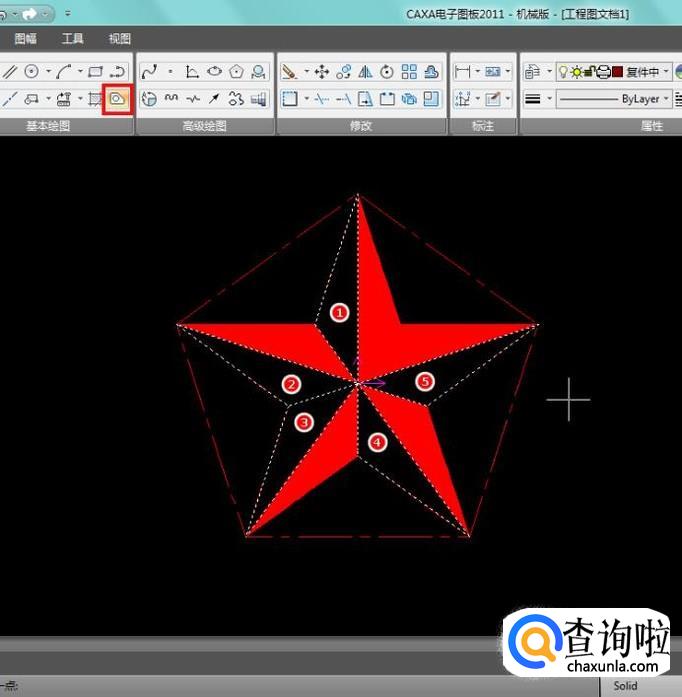

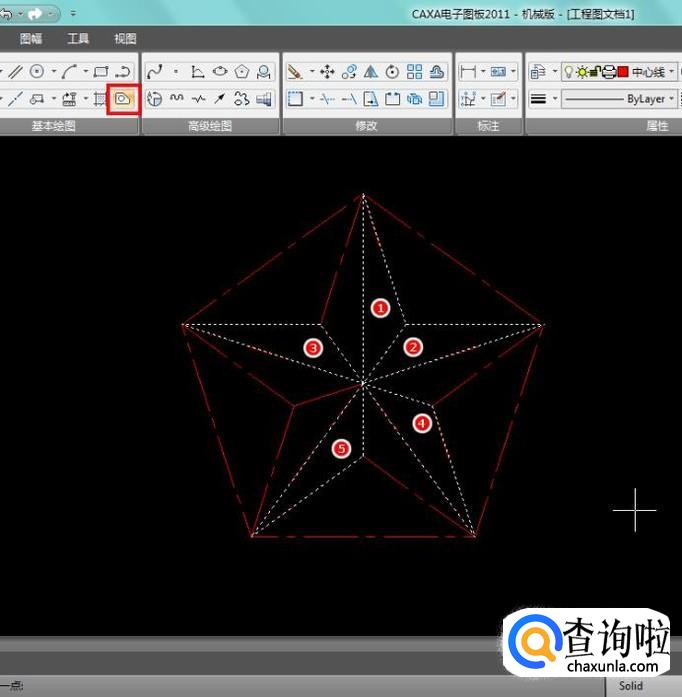

  新建完图层，当前图层仍为中心线层，不做修改，使用填充功能，选中图示5个区域，做实心填充操作；


• 09

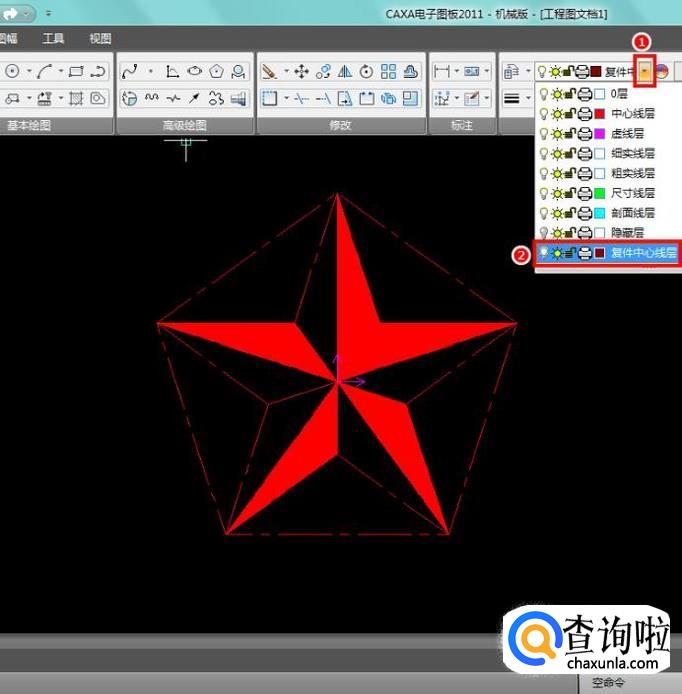

  切换图层到新建的图层，再次使用填充功能，选中图示5个区域，做实心填充操作，五角星的立体效果就出来了；


• 010

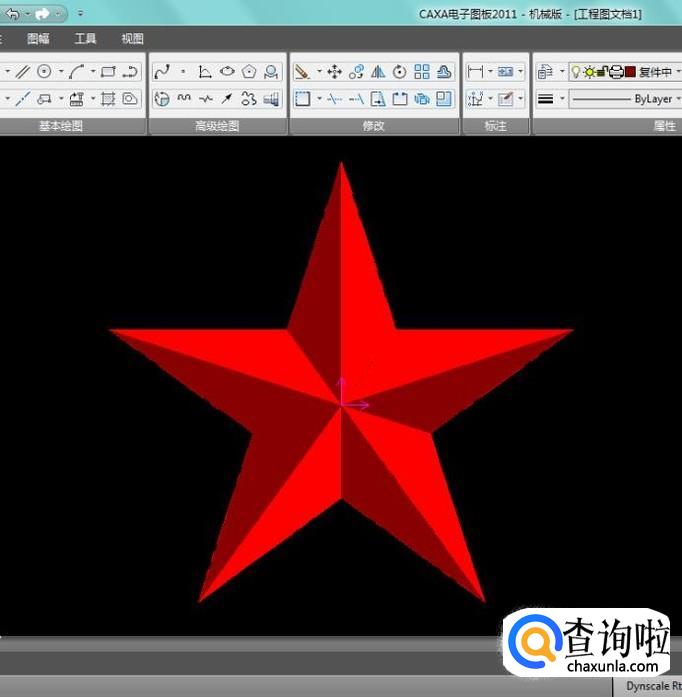

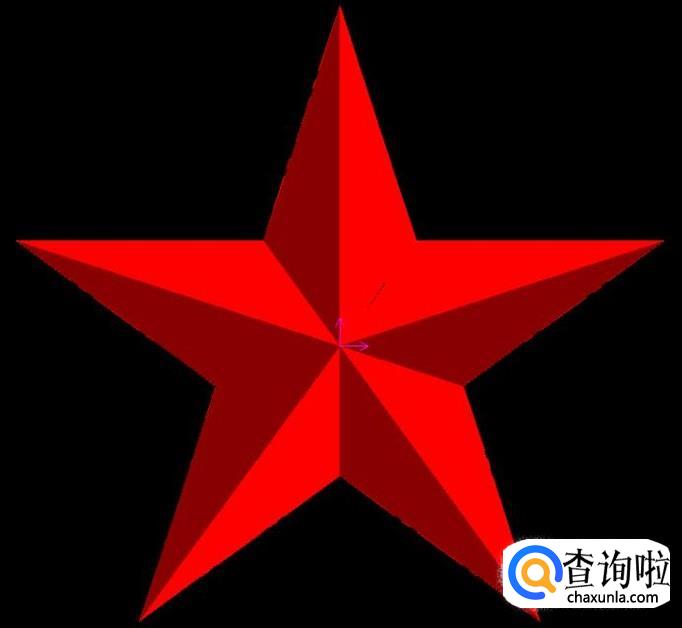

  最后删除外边的五边形即可，五角星就完成了；



特别提示

绘图练习，仅供参考；
