CAD怎么将多条线合并为一个整体即一条多段线

详细内容

• 01

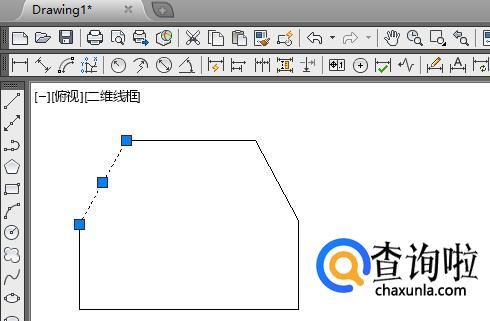

  首先打开CAD空文档，在里面创建一个多线段的图形，如下图所示；


• 02

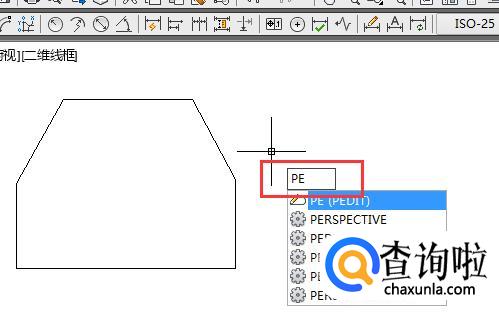

  然后在浮动框中输入“PE”命令，按回车键确认，如下图所示；


• 03

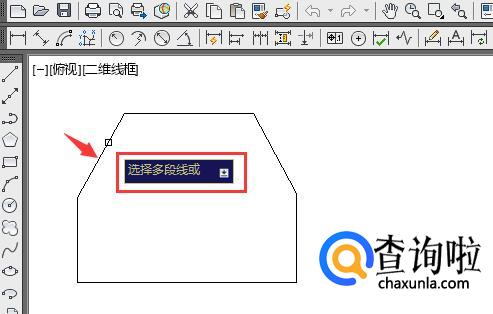

  之后再选择其中任意一条线段，如下图所示；


• 04

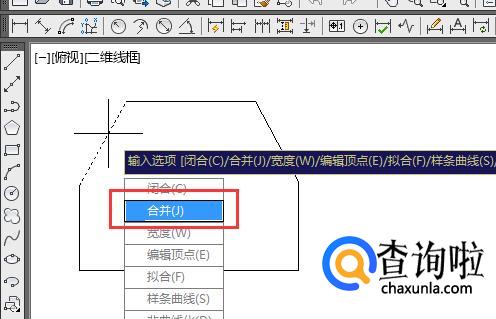

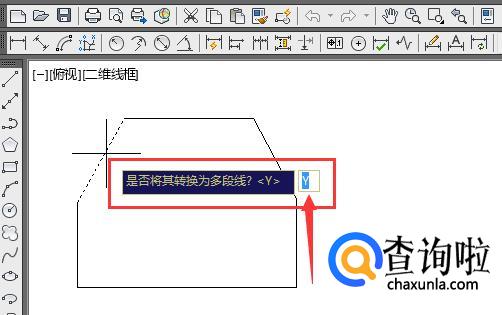

  在命令栏输入“Y”然后按回车键确认，此时会出现“输入选项【闭合/合并/宽度/编辑顶点/拟合/样条曲线/非曲线化/线型生成/放弃】：”的选项字样，只需要选择点击【闭合】或者在命令栏输入“j"，按回车键确认即可；


• 05

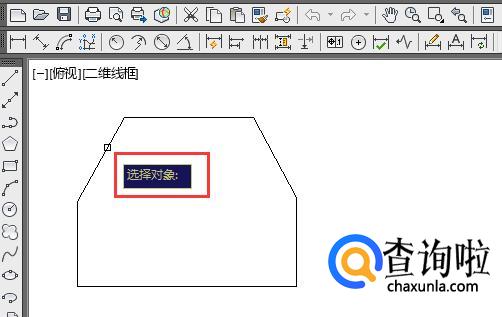

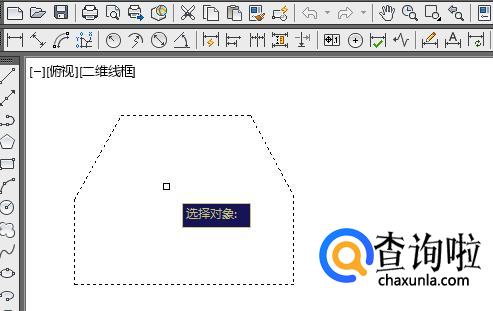

  然后用鼠标左键依次点击需要合并的线段，按回车键确认，如下图所示；


• 06

  等出现“输入模糊距离或 [合并类型(J)] <0> ”的字样时直接按回车键确认就可以了；


• 07

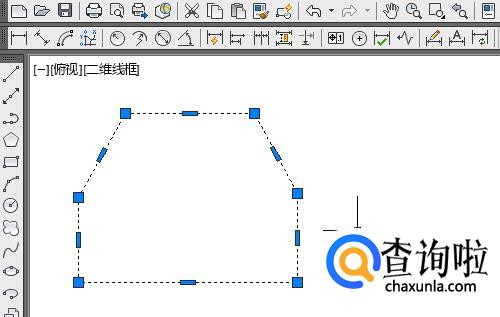

  完成以上操作，多条线段就能合并组成为一个整体多段线了。
