特殊图形的线路图绘制教程

工具/材料

电脑自带的画图工具

详细内容

• 01

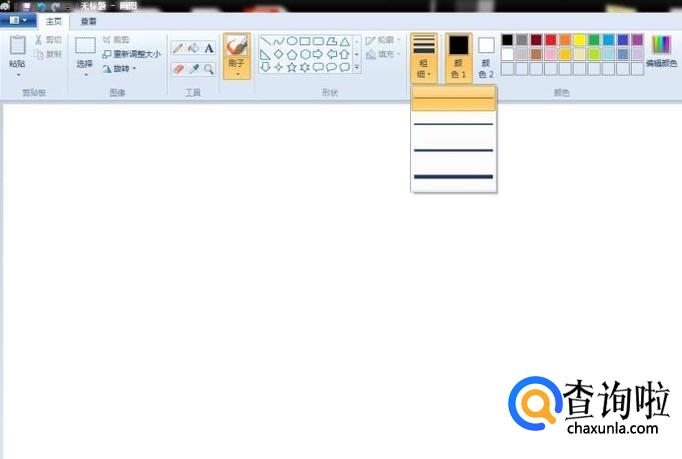

  首先打开电脑自带画图工具，选择好画笔粗细度，颜色


• 02

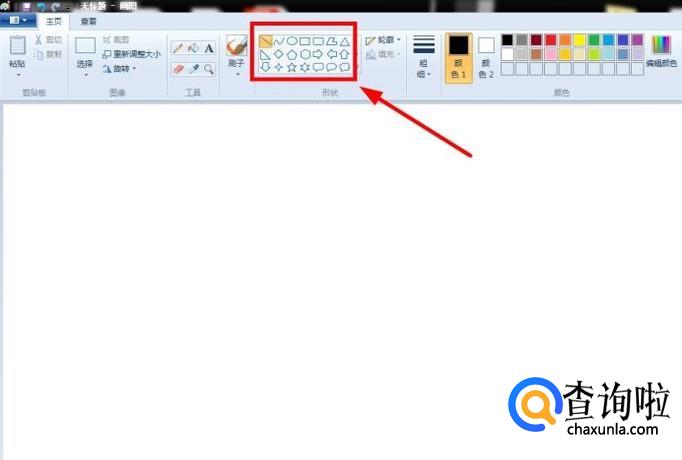

  在形状中选择“直线工具”


• 03

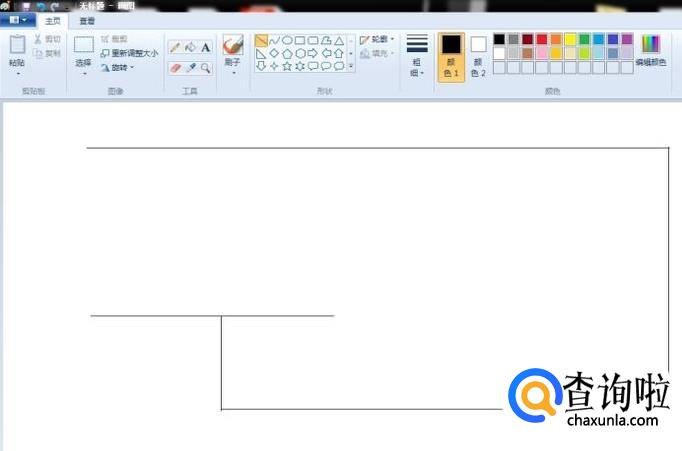

  使用直线工具，绘制出基本外框


• 04

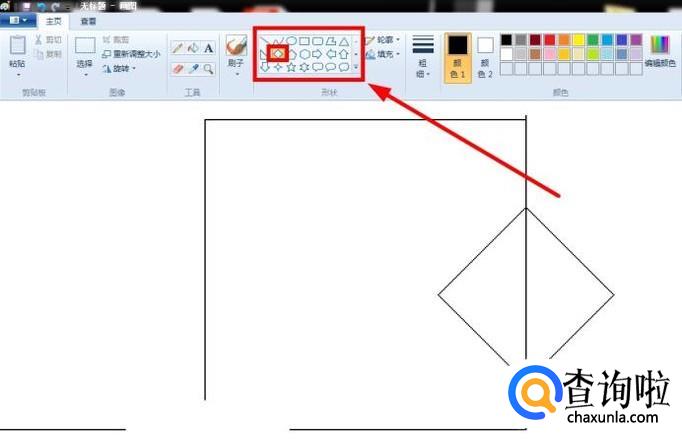

  接着点击如图所示的形状，绘制出如下图所示的图案


• 05

  使用直线工具依次连接起来，基本框架就画好了


• 06

  点击图中的“椭圆形状”，绘制出一个圆形，使直线能够平分圆形


• 07

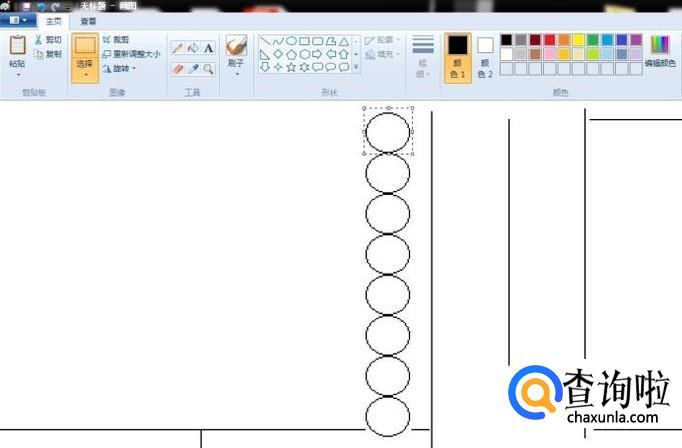

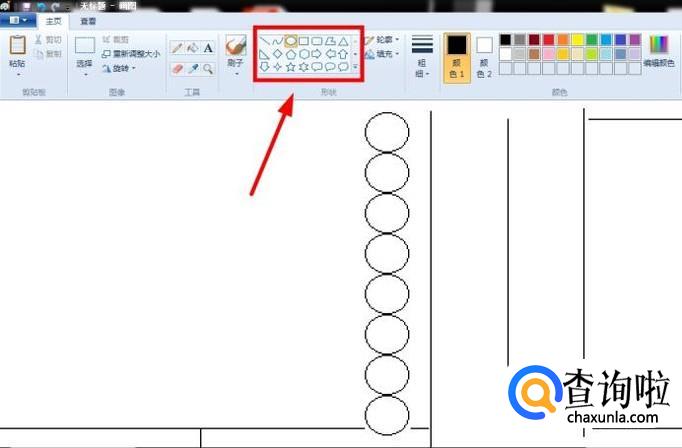

  再次使用圆形形状，绘制出圆形后，按住“Ctrl+C”进行复制，按住“Ctrl+V”进行粘贴，依次将圆形图案竖直对齐，如下图所示


• 08

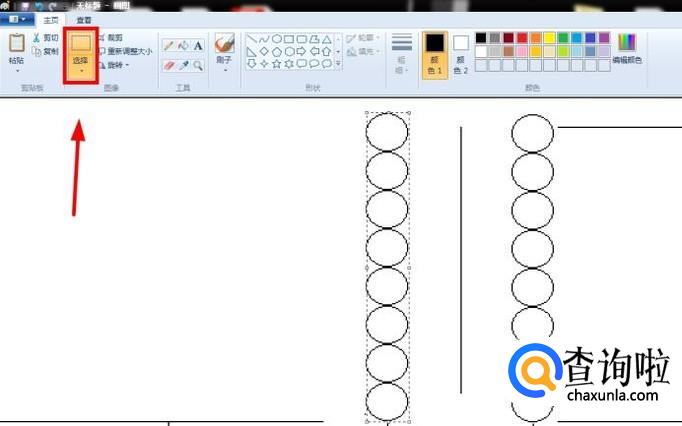

  点击“选择”选项，选择绘制好的整体图形后，进行复制粘贴


• 09

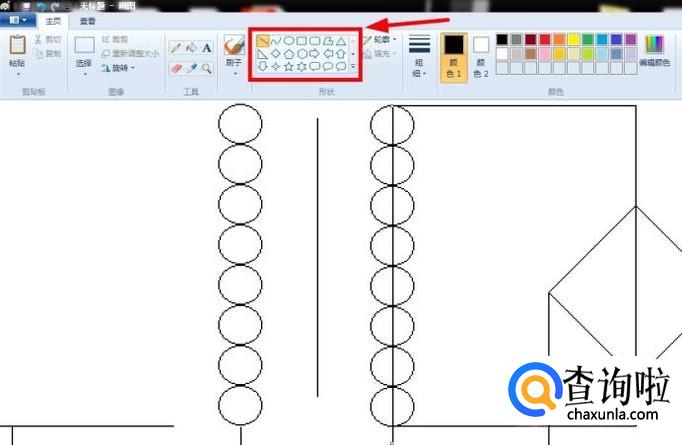

  接着使用直线工具，穿过并且平分“圆形组合”图案


• 010

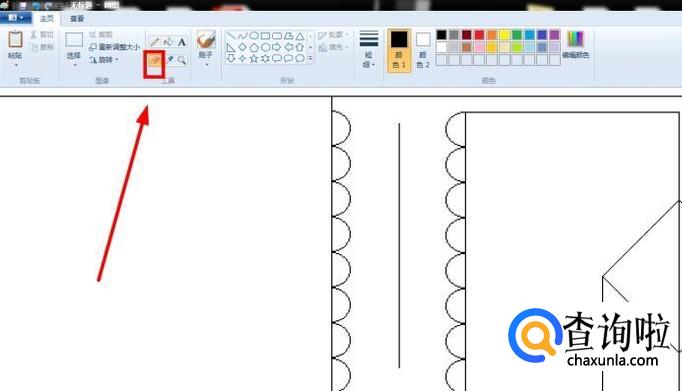

  然后使用“橡皮擦”工具，擦除掉如图所示，多余的部分


• 011

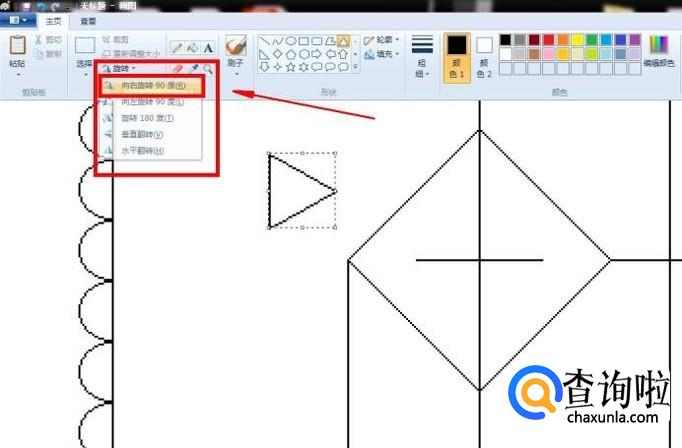

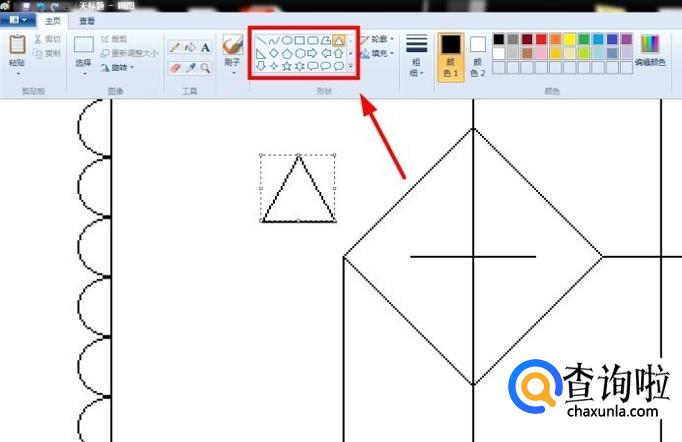

  随后选择“三角形”图案，绘制出一个三角形，点击“旋转90度”


• 012

  完成如图所示的电路符号


• 013

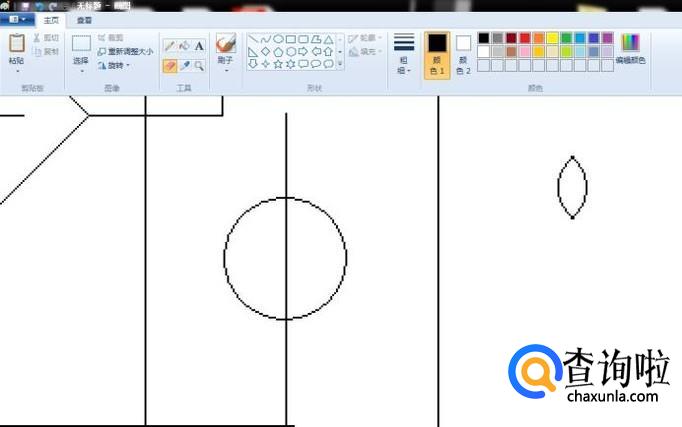

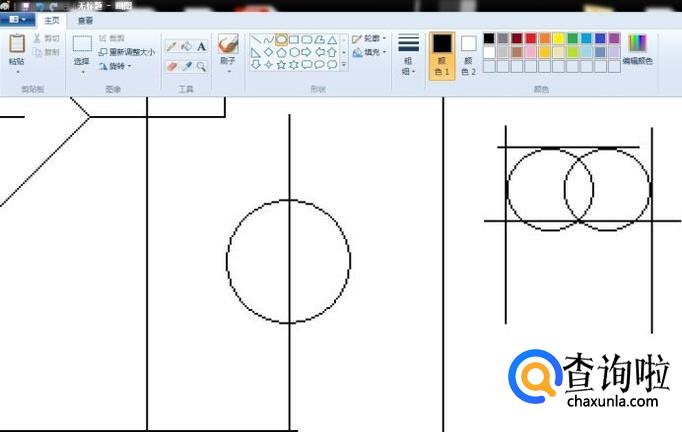

  随后使用圆形图案绘制出两个重叠的圆，借助直线工具进行对齐


• 014

  使用橡皮擦工具擦出掉多余的部分，留下重叠部分，将重叠的部分复制粘贴


• 015

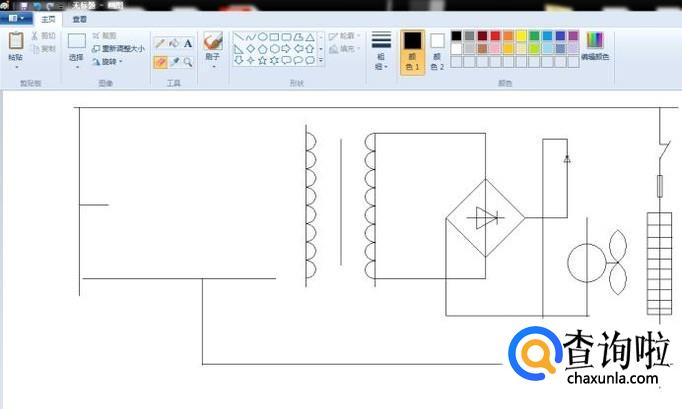

  完成特殊符号和图形的绘制，依次用直线连接起来


• 016

  用橡皮擦擦除多余的部分，修整图中的瑕疵，尤其是线条细节部分需要修改，修改完成后，定稿线路图


• 017

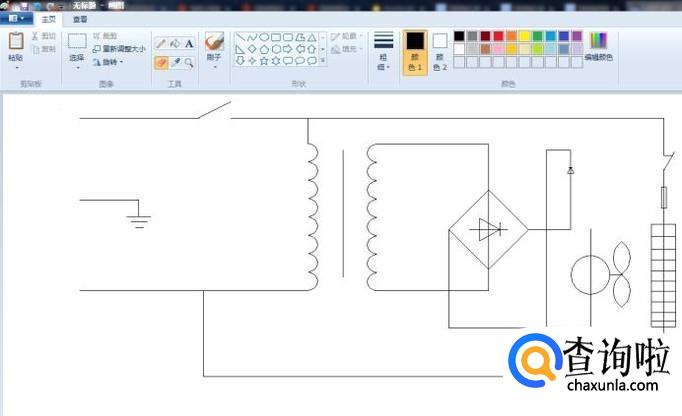

  最后在图中添加好字母和文字进行说明，添加完成后保存即可


• 018

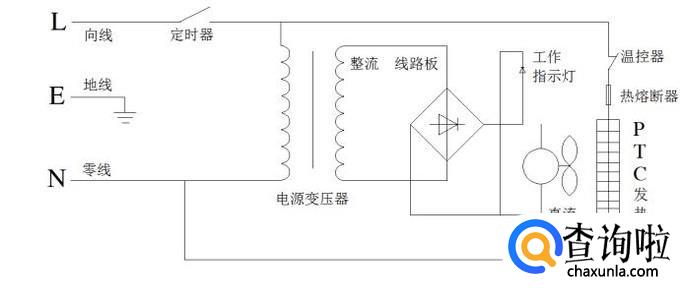

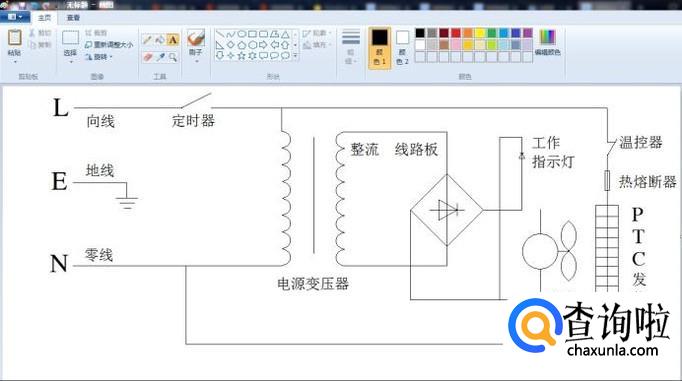

  成功完成电路图的绘制



特别提示

注意：特殊图形是由基本图形组合而成

注意：瑕疵部分需要放大图片后进行处理

仅个人经历得出的结论

若有不足的话，还望指教

谢谢各位支持
